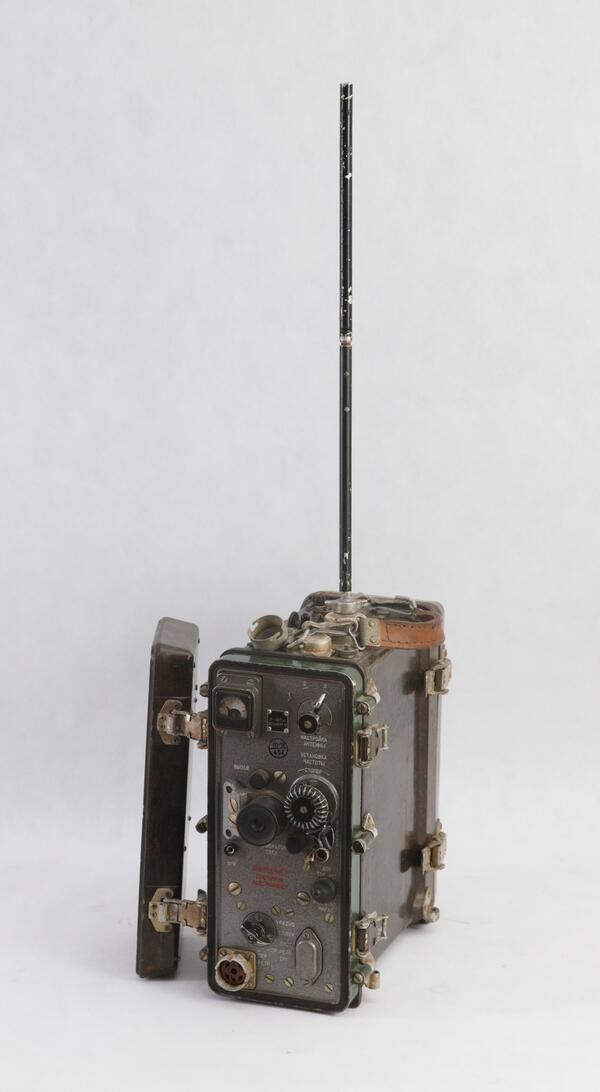

УКВ радиостанция Р-105

Время создания
1967 год
Место создания
СССР
Размер
30x15x30 см
Техника
заводское производство
2
Открыть в приложении
#2
Переносная УКВ радиостанция ротных радиосетей мотострелковых и танковых войск.На вооружении с 1967 года. Радиостанция ранцевая, симплексная, собрана по трансиверной схеме на субминиатюрных стержневых лампах, транзисторах и полупроводниковых диодах. Приёмная часть — супергетеродин с одним преобразованием частоты. Предусмотрено дистанционное управление по кабелю длиной до 500 м и работа в качестве ретранслятора в радиосетях.

Режим работы: телефония с частотной модуляцией.
Настройка плавная, шкала отградуирована с шагом 25 кГц.

Диапазон частот:
Р-105М — 36,0-46,1 МГц.

Источник питания: четыре аккумулятора КН-14 или две батареи 2НКП-20 (или 2НКП-24) общим напряжением 4,8 В. Питание анодных цепей — от встроенного транзисторного преобразователя напряжения.

Время непрерывной работы при соотношении времени приема/передачи 3:1 — от 12 до 21,5 часов в зависимости от типа батареи

Антенные устройства: гибкая штыревая антенна высотой 1,5 м (штырь Куликова) с дополнительными коленами для наращивания до 2,7 м, кронштейном для крепления на борту транспортного средства и противовесами; лучевая антенна длиной 40 м для работы со стационарной позиции

Дальность уверенной связи между однотипными станциями: минимум (на ходу с короткой штыревой антенной) — не менее 6 км; максимум (на стоянке, с лучевой антенной, поднятой на высоту 5-6 м) — не менее 25 км.

Диапазон рабочих температур: от −40 до +50 °C.

Для увеличения дальности действия к радиостанциям мог подключаться усилитель мощности УМ-2, смонтированный в таком же корпусе, как и радиостанция. Выходная мощность УМ-2 — 10 Вт, питание — от восьми аккумуляторов по 1,4 В емкостью 14 Ач.
