Экспонат представляет собой сборную металлическую конструкцию прямоугольной формы, состоящую из множества прецизионно обработанных тонких пластин из светлого металла (алюминиевого сплава). Изделие демонстрируется в двух технологических состояниях: в виде единого плотно подогнанного пакета (стопки) и в виде отдельных структурных слоев, раскрывающих внутреннюю топологию устройства.

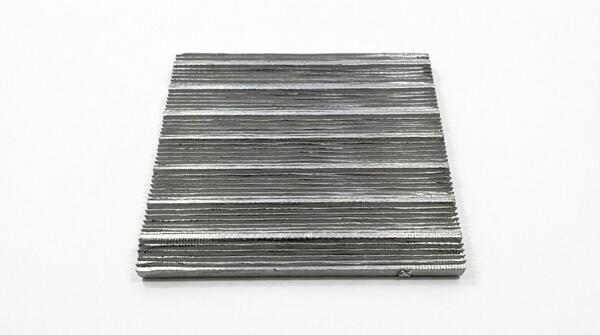

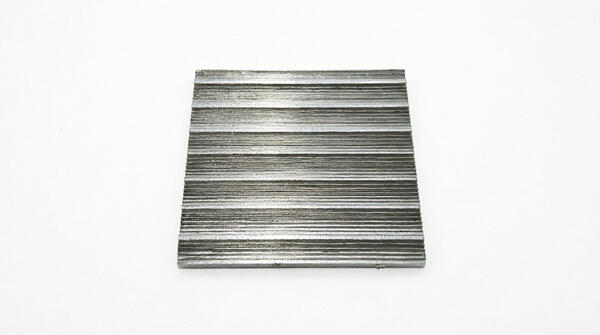

Рабочая поверхность пластин имеет сложный геометрический рельеф. На ней методом точного фрезерования сформирована регулярная периодическая структура в виде параллельных канавок (пазов) и гребней. В профиле этой структуры четко прослеживаются две зоны:

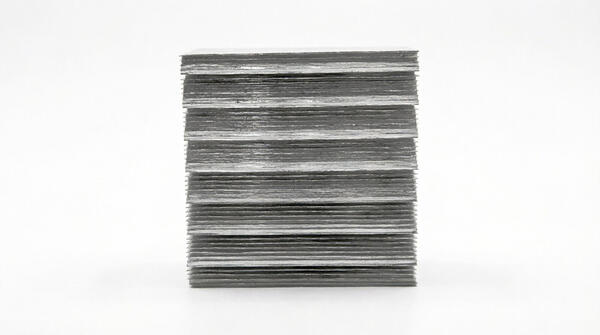

В собранном виде (как показано на первом снимке) пластины образуют плотный кубический блок. Такая многослойная архитектура позволяет создавать внутри монолита скрытые каналы сложной формы волноводы, распределительные фидерные системы или замедляющие структуры, которые невозможно получить методами стандартного сквозного литья или сверления. Высокое качество обработки поверхностей минимизирует потери СВЧ-энергии на стыках пластин.

Развитие радиолокации, космической связи и систем радиоэлектронной борьбы (РЭБ) во второй половине ХХ века потребовало перехода от громоздких параболических «тарелок» к плоским и компактным антенным системам. Представленный экспонат -классический пример инженерного поиска в области микроволновой техники сантиметрового и миллиметрового диапазонов волн.

Конструктивно данный блок решает одну из сложнейших задач СВЧ-техники формирование строго заданной диаграммы направленности и управление фазой электромагнитной волны. Подобные периодические структуры (гребёнки) используются в качестве:

Замедляющих систем: они снижают фазовую скорость электромагнитной волны, заставляя её эффективно взаимодействовать с излучающими элементами или электронными потоками.

Поляризационных фильтров: рельеф поверхности позволяет преобразовывать один вид поляризации волны в другой (например, линейную в круговую), что критически важно для защиты каналов связи от помех и погодных условий.

Части волноводно-щелевой решетки: при наложении слоев друг на друга канавки превращаются в герметичные волноводы, по которым СВЧ-энергия распределяется к излучающим щелям на поверхности антенны.

Уникальность экспоната заключается в его «лабораторном», исследовательском характере. Отсутствие финишных защитных покрытий (анодирования или лакировки), а также следы инструментальной фрезы указывают на то, что перед нами экспериментальный прототип, макет или технологический образец для стендовых испытаний в безэховой камере. Такие предметы редко покидали стены закрытых КБ и научно-исследовательских институтов (НИИ), что делает его ценным свидетельством истории отечественной инженерной мысли в сфере высоких технологий и оборонного комплекса.
