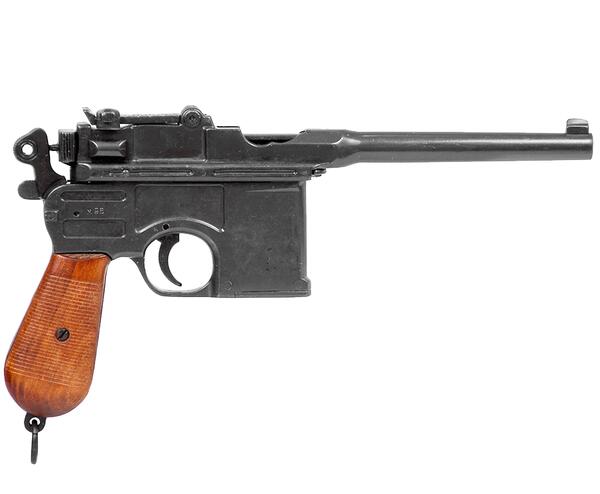

Состоит из рамки, ствола со ствольной коробкой, затвора, ударно-спускового механизма. Рукоятка светло коричневая с поперечной насечкой. Самозарядность достигается движением затвора и ствола под действием отдачи назад, взведением курка куркового механизма, расцеплением ствола с затвором, движением затвора вперед под действием возвратной пружины с досыланием очередного патрона из магазинной коробки в патронник ствола. Имеется отъемный магазин на 10 патронов и переводчик огня (одиночный — автоматический).
История создания
Маузер К96 (нем. Mauser C96 от Construktion 96) — немецкий самозарядный пистолет, разработанный в 1895 году. Пистолет был разработан работниками компании «Маузер» — братьями Фиделем, Фридрихом и Йозефом Федерле. Маузер К-96 обр. 1920 г. («Боло» — «Большевик») — вариант под патрон 7,63×25 мм с укороченным до 99 мм стволом. Пистолеты имели укороченную рукоятку с ореховыми щечками, имеющими 22 канавки и курок «Small Ring Hammer» с клеймом «NS».
История создания
Маузер К96 (нем. Mauser C96 от Construktion 96) — немецкий самозарядный пистолет, разработанный в 1895 году. Пистолет был разработан работниками компании «Маузер» — братьями Фиделем, Фридрихом и Йозефом Федерле. Маузер К-96 обр. 1920 г. («Боло» — «Большевик») — вариант под патрон 7,63×25 мм с укороченным до 99 мм стволом. Пистолеты имели укороченную рукоятку с ореховыми щечками, имеющими 22 канавки и курок «Small Ring Hammer» с клеймом «NS».
Основным отличием модели является качающаяся горизонтально антабка на рукоятке. Большая часть была продана в Советскую Россию. Автоматика Маузера К-96 действовала за счет отдачи ствола с коротким ходом. Затвор двигался внутри ствольной коробки. Запирание канала ствола производилось качающейся в вертикальной плоскости личинкой. Возвратная пружина помещается в затворе. Ударный механизм с открытым курком и винтовой боевой пружиной, спрятанной в рамке. Слева от курка располагается рычаг предохранителя, который запирает курок. Магазин постоянный, размещен перед спусковой скобой и снаряжался сверху из пластинчатой обоймы.
Прицел — секторный. Расположение основных частей и деталей штатные, согласно серийной тактико-технической характеристики (конструкции). Внешние части пистолета в основном сохраняют воронение. Ствол просверлен у патронника, в 21 мм. от переднего края отверстия выбрасывателя. Щечки (накладки) рукоятки пистолета с обоих сторон из качественного сорта дерева, с мелкой горизонтальной насечкой (22 канавки).
